آموزش سیم‌کشی اصولی برای تابلو فرمان
تابلو فرمان یکی از اصلی‌ترین بخش‌های سیستم‌های الکتریکی و صنعتی است که وظیفه کنترل، نظارت و حفاظت از تجهیزات برقی را بر عهده دارد. آموزش صحیح و اصولی سیم‌کشی تابلو فرمان(Basic wiring training for the control panel) نقش مهمی در افزایش ایمنی، کاهش خطاهای عملکردی، و افزایش عمر مفید تجهیزات دارد. در این مقاله، به‌صورت گام‌به‌گام به بررسی روش‌ها، استانداردها و نکات فنی مربوط به آموزش سیم‌کشی تابلو فرمان می‌پردازیم.
مقدمه‌ای بر تابلو فرمان
تابلو فرمان، جعبه‌ای فلزی یا پلاستیکی است که تجهیزات کنترلی نظیر کنتاکتور، بیمتال، فیوز، ترمینال، تایمر، PLC و … درون آن قرار دارند. سیم‌کشی داخلی این تابلوها باید مطابق اصول مهندسی برق و استانداردهای بین‌المللی انجام شود.
هر گونه بی‌توجهی به اصول سیم‌کشی تابلو فرمان می‌تواند منجر به بروز مشکلات جدی مانند آتش‌سوزی، اختلال عملکرد و خرابی دستگاه‌ها شود. بنابراین، آموزش سیم‌کشی اصولی تابلو فرمان به تکنسین‌ها، مهندسان و کارآموزان اهمیت ویژه‌ای دارد.

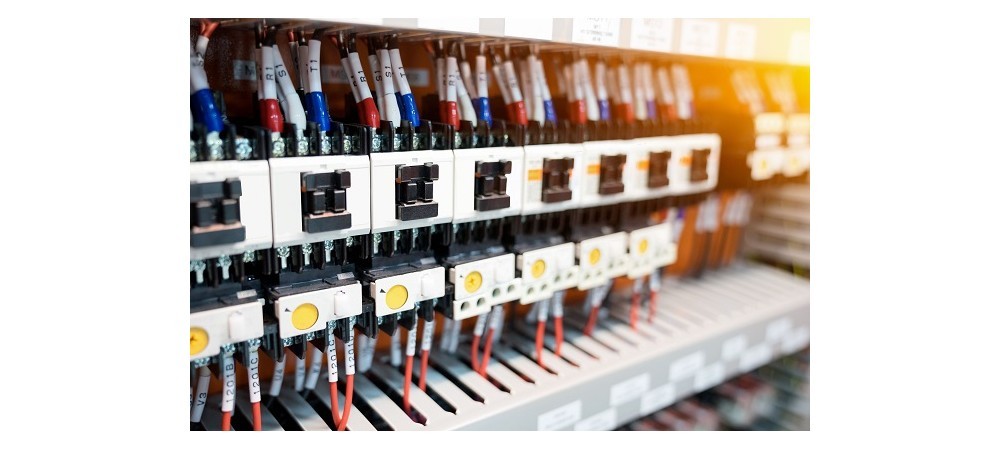

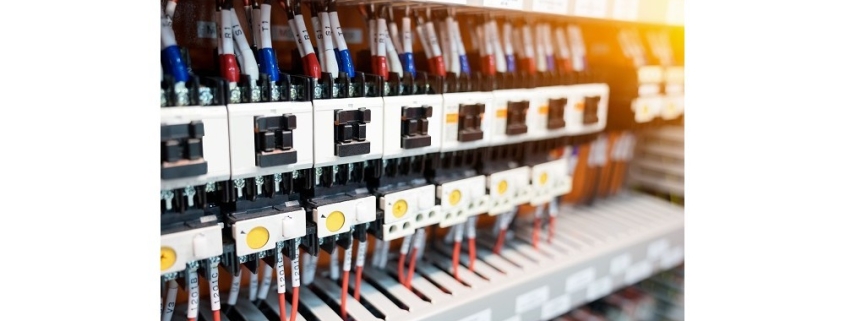

تجهیزات مورد استفاده در تابلو فرمان
پیش از شروع سیم‌کشی تابلو فرمان، باید با تجهیزات رایج در این تابلوها آشنا شویم:
-
کنتاکتور (Contactor): کلید مغناطیسی برای قطع و وصل جریان.
-
بیمتال (Thermal Overload): حفاظت در برابر اضافه‌بار.
-
فیوز: حفاظت مدار در برابر اتصال کوتاه.
-
ترمینال: محل اتصال سیم‌ها.
-
کلید اتوماتیک: قطع و وصل اصلی جریان.
-
PLC یا تایمر: برای کنترل خودکار فرآیندها.

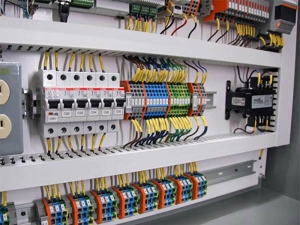

این تجهیزات باید به‌درستی روی شاسی تابلو نصب شده و به‌طور منظم سیم‌کشی شوند تا دسترسی آسان و ایمنی بالا فراهم گردد.
ابزارهای لازم برای سیم‌کشی تابلو فرمان
برای اجرای دقیق آموزش سیم‌کشی اصولی تابلو فرمان، در اختیار داشتن ابزارهای مناسب اهمیت زیادی دارد:
-
سیم لخت‌کن و سیم چین
-
هویه و سیم قلع (در صورت نیاز)
-
نوار مارک‌گذاری (برای شماره‌گذاری سیم‌ها)
-
دستگاه پرس سرسیم
-
پیچ‌گوشتی مناسب
-
تستر و اهم‌متر
استفاده از ابزار استاندارد، بخشی مهم از آموزش سیم‌کشی اصولی تابلو فرمان است و باعث افزایش دقت و کاهش خطا در هنگام نصب می‌شود.
اصول مهم دراموزش سیم‌کشی تابلو فرمان
1. طراحی نقشه قبل از اجرا
اولین گام در سیم‌کشی تابلو فرمان، طراحی نقشه‌ی دقیق و استاندارد است. در این نقشه باید محل نصب تجهیزات، مسیر سیم‌ها، شماره سیم‌ها، رنگ‌بندی و اطلاعات فنی به‌صورت دقیق مشخص شده باشد. استفاده از نرم‌افزارهای تخصصی مانند EPLAN یا AutoCAD Electrical برای این مرحله توصیه می‌شود.
2. انتخاب سیم مناسب
نوع سیم‌ها باید مطابق با جریان و ولتاژ مصرفی باشد. سیم‌ها باید دارای عایق مقاوم و سطح مقطع مناسب باشند. رنگ‌بندی سیم‌ها نیز بر اساس استانداردها انتخاب می‌شود. برای مثال، رنگ آبی برای نول، قهوه‌ای یا مشکی برای فاز، و زرد-سبز برای ارت استفاده می‌شود.
3. نظم و زیبایی

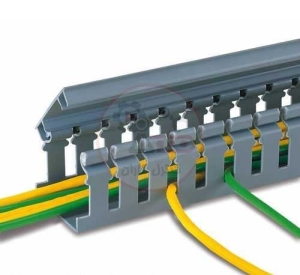

سیم‌کشی باید به‌شکل منظم، با استفاده از داکت و بست انجام گیرد. رعایت نظم، علاوه بر زیبایی، سبب تشخیص راحت‌تر سیم‌ها، تعمیر و نگهداری آسان‌تر، و کاهش خطر اتصال کوتاه می‌شود. بخشی از آموزش سیم‌کشی تابلو فرمان به آشنایی با روش‌های نظم‌دهی به سیم‌ها اختصاص دارد.
مراحل اجرای سیم‌کشی تابلو فرمان
مرحله اول: نصب تجهیزات
ابتدا تمام تجهیزات در محل مشخص‌شده روی ریل‌های تابلو نصب می‌شوند. برای نصب از پیچ‌های استاندارد استفاده شده و فواصل مناسب بین تجهیزات رعایت می‌شود.
مرحله دوم: شماره‌گذاری سیم‌ها
برای شناسایی راحت‌تر سیم‌ها، از نوارهای شماره‌گذاری یا مارک سیم استفاده می‌شود. این مرحله در آموزش سیم‌کشی تابلو فرمان بسیار مهم است زیرا باعث صرفه‌جویی در زمان عیب‌یابی می‌شود.
مرحله سوم: اجرای مسیر سیم‌کشی
سیم‌ها از طریق داکت یا کانال‌های مخصوص عبور داده می‌شوند. سیم‌های فرمان، قدرت و سیگنال جدا از یکدیگر هدایت می‌شوند تا نویز الکترومغناطیسی کاهش یابد.
مرحله چهارم: پرس سر سیم و اتصال
سر سیم‌ها باید با سرسیم مخصوص پرس شده و سپس به ترمینال‌ها و تجهیزات متصل گردند. اتصالات باید محکم باشند تا از بروز اتصالی یا قطعی جلوگیری شود.
مرحله پنجم: تست و کنترل نهایی
در پایان، با استفاده از مولتی‌متر و دستگاه تست، تمام اتصالات بررسی شده و از صحت مسیرها و ولتاژها اطمینان حاصل می‌شود. سپس تابلو برق‌دار می‌شود.
نکات ایمنی در سیم‌کشی تابلو فرمان
-
همیشه پیش از کار، برق تابلو باید قطع باشد.
-
از تجهیزات حفاظتی شخصی مانند دستکش عایق و کفش ایمنی استفاده شود.
-
سیم‌های برق‌دار را با مارک مشخص نمایید.
-
از سیم‌هایی با عایق آسیب‌دیده استفاده نکنید.
-
مسیر سیم‌ها نباید از کنار تجهیزات حرارتی عبور کند.
رعایت این موارد بخشی جدایی‌ناپذیر از آموزش سیم‌کشی اصولی تابلو فرمان است که ایمنی افراد و تجهیزات را تضمین می‌کند.
اشتباهات رایج در سیم‌کشی تابلو فرمان
در بسیاری از تابلوهای غیر استاندارد، خطاهایی مشاهده می‌شود که می‌تواند منجر به هزینه‌های سنگین و خطرات جدی شود. از جمله:
-
استفاده از سیم‌های با سطح مقطع نامناسب
-
نداشتن شماره‌گذاری روی سیم‌ها
-
نصب شلوغ و نامنظم تجهیزات
-
بی‌توجهی به فاصله‌ی بین سیم‌های قدرت و فرمان
-
استفاده از ابزار نامناسب
سیم‌کشی اصولی تابلو فرمان به معنی اجتناب از این اشتباهات است که در دوره‌های آموزشی تخصصی به‌صورت عملی آموزش داده می‌شود.
سؤالات متداول درباره آموزش سیم‌کشی اصولی تابلو فرمان
1. منظور از سیم‌کشی اصولی در تابلو فرمان چیست؟
سیم‌کشی اصولی یعنی اجرای کابل‌کشی بر اساس نقشه‌ی فنی، با انتخاب سیم مناسب، شماره‌گذاری صحیح، رعایت نظم، و استفاده از ابزار استاندارد برای جلوگیری از خطا، اتصال کوتاه و تسهیل تعمیرات آینده.
2. چه ابزارهایی برای سیم‌کشی تابلو فرمان لازم است؟
برای سیم‌کشی تابلو فرمان نیاز به ابزارهایی مانند سیم‌لخت‌کن، پرس سرسیم، مارک سیم، اهم‌متر، پیچ‌گوشتی و هویه (در صورت نیاز) وجود دارد.
3. چند نوع سیم در تابلو فرمان استفاده می‌شود؟
معمولاً از سیم‌های فرمان (با سطح مقطع ۰.۷۵ تا ۱.۵ میلی‌متر)، سیم‌های قدرت (بزرگ‌تر از ۱.۵ میلی‌متر)، و سیم ارت استفاده می‌شود. رنگ‌بندی و عایق هر نوع سیم باید متناسب با کاربرد آن باشد.
4. چرا شماره‌گذاری سیم‌ها در تابلو فرمان مهم است؟
شماره‌گذاری سیم‌ها باعث می‌شود در زمان عیب‌یابی، تعمیر یا تغییر در سیستم، تکنسین‌ها بتوانند مسیر سیم را به راحتی شناسایی کنند و از بروز اشتباه جلوگیری شود. این یکی از اصول مهم در آموزش سیم‌کشی تابلو فرمان است.
5. چطور از ایمنی در سیم‌کشی تابلو فرمان اطمینان حاصل کنیم؟
قطع برق پیش از کار، استفاده از ابزار ایمن، پوشش عایق سالم، رعایت فاصله بین سیم‌های قدرت و فرمان، و رعایت رنگ‌بندی صحیح از مهم‌ترین نکات ایمنی در سیم‌کشی تابلو فرمان هستند.
6. آیا امکان یادگیری سیم‌کشی تابلو فرمان بدون مدرک برق وجود دارد؟
بله، با گذراندن دوره‌های عملی کوتاه‌مدت در آموزشگاه‌های فنی حرفه‌ای یا آموزشگاه‌های برق صنعتی، می‌توانید بدون داشتن مدرک دانشگاهی وارد بازار کار شوید. البته یادگیری استاندارد و دقیق، نیازمند تمرین مداوم است.
7. آیا نرم‌افزار خاصی برای طراحی نقشه سیم‌کشی تابلو فرمان وجود دارد؟
بله، نرم‌افزارهایی مانند EPLAN، AutoCAD Electrical، و SEE Electrical برای طراحی دقیق نقشه‌های تابلو فرمان مورد استفاده قرار می‌گیرند و یادگیری کار با آن‌ها بخشی از آموزش حرفه‌ای سیم‌کشی است.
جمع‌بندی و نتیجه‌گیری
در پایان، می‌توان گفت که آموزش سیم‌کشی اصولی تابلو فرمان نه‌تنها یک مهارت فنی مهم است بلکه نقش کلیدی در افزایش ایمنی و بازدهی تجهیزات صنعتی ایفا می‌کند. این آموزش باید به‌صورت تئوری و عملی، با بهره‌گیری از استانداردهای روز، در دوره‌های مهارتی یا کارگاهی ارائه شود.
درک عمیق از تجهیزات، توانایی خواندن نقشه، رعایت نکات ایمنی، و اجرای دقیق و منظم سیم‌کشی تابلو فرمان، از جمله مواردی هستند که هر تکنسین برق صنعتی باید آن را در فرآیند آموزش خود فرا بگیرد.
