برد کنترل یا مدار فرمان کرکره برقی(Electric shutter control circuit) مغز متفکر سیستم در دنیای مدرن امروزی که راحتی، امنیت و اتوماسیون حرف اول را می‌زند، کرکره‌های برقی به‌عنوان یکی از تجهیزات پرکاربرد در منازل، فروشگاه‌ها و مراکز تجاری مورد توجه زیادی قرار گرفته‌اند. این سیستم‌های اتوماتیک، باز و بسته شدن درب را تنها با فشردن یک دکمه ممکن می‌سازند. اما آنچه این عملکرد ساده و روان را ممکن می‌سازد، مغزی است که پشت صحنه همه دستورات و فرمان‌ها قرار دارد؛ یعنی برد کنترل یا مدار فرمان کرکره برقی. این قطعه الکترونیکی نقش اصلی در مدیریت تمامی اجزای سیستم دارد و بدون آن، هیچ کرکره‌ای حرکت نمی‌کند.

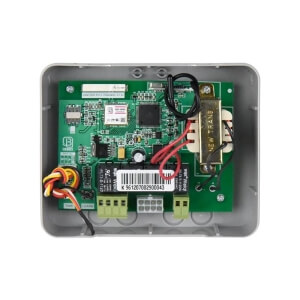

برد کنترل کرکره برقی چیست؟

برد کنترل، یا همان مدار فرمان، واحدی الکترونیکی است که وظیفه دارد فرمان‌های ورودی مانند فشار دادن دکمه ریموت یا فعال‌سازی سنسور را دریافت کرده و آن‌ها را به عملکرد خروجی، یعنی حرکت موتور، تبدیل کند. به عبارت دیگر، برد کنترل یا مدار فرمان کرکره برقی همانند مرکز پردازش داده عمل می‌کند که تمامی دستورات را تفسیر کرده و بر اساس آن عملکرد صحیح سیستم را تضمین می‌نماید.

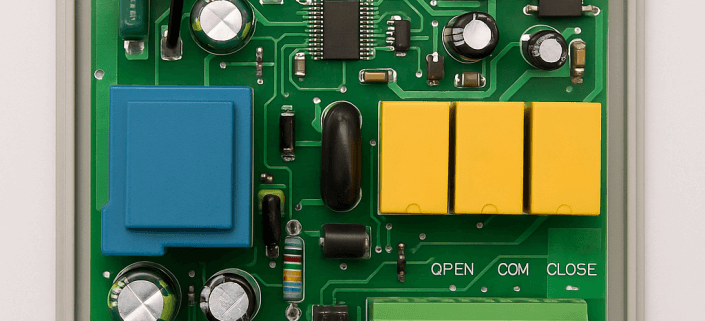

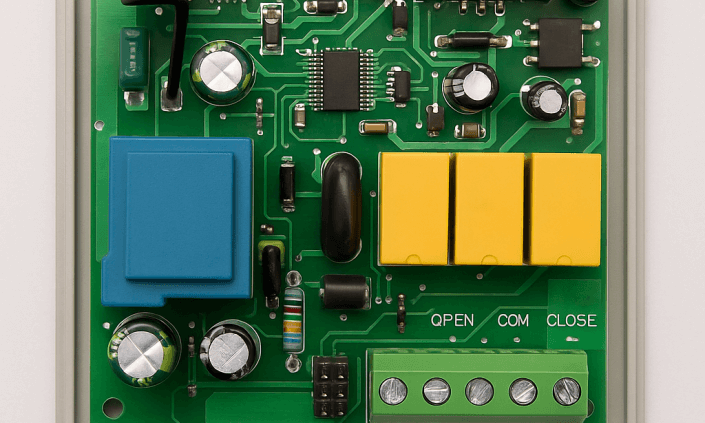

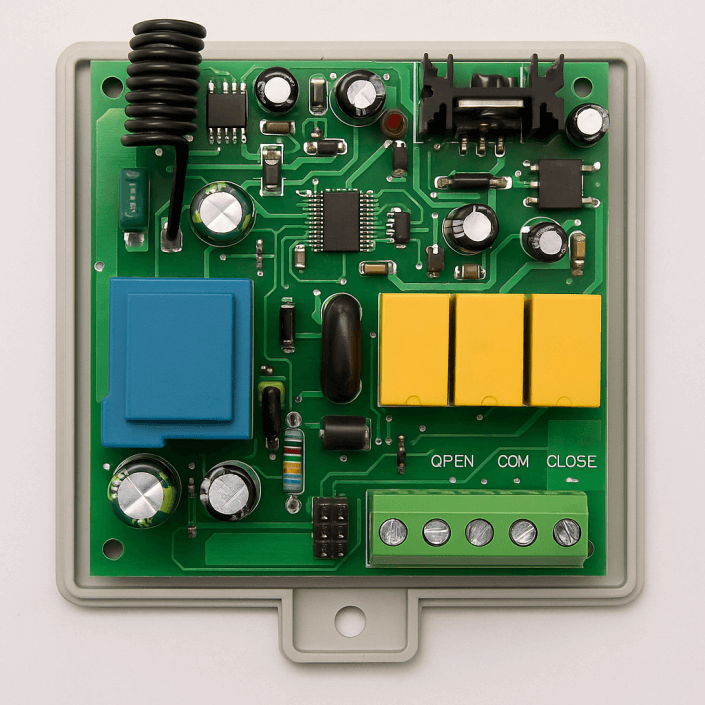

اجزای اصلی برد کنترل کرکره برقی

یک برد کنترل استاندارد معمولاً از اجزای زیر تشکیل می‌شود:

1. منبع تغذیه (Power Supply): برای تبدیل ولتاژ برق شهری به ولتاژ مناسب مدار.

2. رله‌ها: کلیدهای الکترونیکی که برای کنترل جریان عبوری به موتور استفاده می‌شوند.

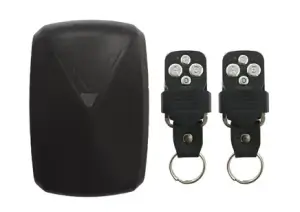

3. مدار ریموت یا گیرنده RF: برای دریافت سیگنال‌های بی‌سیم از ریموت کنترل.

4. خروجی موتور: که وظیفه‌ی تأمین ولتاژ و جهت مناسب برای باز و بسته شدن را دارد.

5. ورودی‌های کنترلی: شامل سنسورها، دکمه‌های فشاری و سوئیچ‌های محدودکننده.

انواع برد کنترل یا مدار فرمان کرکره برقی

بسته به نوع موتور و کاربرد کرکره، برد کنترل یا مدار فرمان کرکره برقی به چند نوع مختلف تقسیم می‌شود:

1. برد برای موتور توبولار

• مخصوص کرکره‌های سبک وزن و خانگی

• معمولاً دارای گیرنده داخلی برای ریموت

• قابلیت تنظیم محدوده باز و بسته شدن

2. برد برای موتور ساید

• مناسب برای کرکره‌های سنگین در مکان‌های صنعتی یا تجاری

• دارای امکان نصب باتری بکاپ

• مجهز به ترمز برقی برای توقف دقیق

3. بردهای دیجیتال هوشمند

• امکان اتصال به سیستم‌های هوشمند سازی ساختمان

• دارای نمایشگر دیجیتال برای برنامه‌ریزی ساده

• قابلیت زمان‌بندی و کنترل از راه دور

نقش حیاتی برد فرمان در عملکرد کرکره

همان‌طور که مغز انسان فرمان‌دهنده‌ی اندام‌هاست، برد کنترل یا مدار فرمان کرکره برقی نیز تعیین‌کننده‌ی نحوه و زمان حرکت کرکره است. بدون این قطعه، حتی سالم‌ترین موتور هم توان انجام هیچ‌گونه فعالیتی را ندارد. به‌عنوان مثال:

• اگر برد دچار مشکل شود، کرکره باز یا بسته نمی‌شود.

• در صورت خرابی رله‌ها، ممکن است موتور دائم در حال حرکت باقی بماند.

• تنظیمات اشتباه در برد ممکن است باعث توقف در نیمه راه شود.

تنظیمات معمول روی مدار فرمان کرکره

اغلب بردهای فرمان کرکره برقی، دارای امکاناتی برای پیکربندی و شخصی‌سازی هستند. برخی از مهم‌ترین تنظیمات عبارتند از:

• زمان عملکرد موتور: تعیین مدت‌زمان حرکت تا خاموش شدن خودکار.

• حالت اتوماتیک: برای باز و بسته شدن در زمان مشخص.

• قفل کودک یا امنیتی: غیرفعال‌سازی عملکرد ریموت در مواقع خاص.

• برنامه‌ریزی ریموت: اضافه یا حذف ریموت کنترل‌ها از سیستم.

مشکلات رایج در برد کنترل کرکره برقی

خرابی برد کنترل معمولاً یکی از دلایل رایج از کار افتادن سیستم است. این مشکلات می‌توانند شامل موارد زیر باشند:

1. عدم دریافت سیگنال ریموت

   • ممکن است مدار گیرنده یا آنتن مشکل داشته باشد.

2. گیر کردن کرکره در میانه مسیر

   • احتمال اختلال در رله‌ها یا تنظیمات زمان‌سنج وجود دارد.

3. عدم فرمان‌دهی موتور

   • ممکن است برد کنترل ولتاژ خروجی نداشته باشد.

4. قطع و وصل شدن کرکره به صورت ناگهانی

   • در این حالت معمولاً قطعاتی مانند ترمینال‌ها یا فیوز آسیب دیده‌اند.

در بیشتر موارد، تعویض یا تعمیر برد کنترل یا مدار فرمان کرکره برقی می‌تواند مشکل را برطرف کند.

نگهداری و افزایش طول عمر مدار فرمان

برای حفظ سلامت این قطعه کلیدی بهتر است:

• از نصب برد در مکان‌های مرطوب یا در معرض نور خورشید خودداری شود.

• سیم‌کشی به‌درستی انجام شده و از اتصال کوتاه جلوگیری گردد.

• به‌صورت دوره‌ای ریموت‌ها و سنسورها بررسی شوند.

• هنگام نصب از برق‌کار مجرب استفاده شود.

تفاوت برد کنترل‌های معمولی با مدل‌های هوشمند

بردهای معمولی معمولاً فقط امکان باز و بسته کردن را دارند. اما مدل‌های هوشمند قابلیت‌هایی مانند اتصال به موبایل، سنسور نور، اینترنت اشیاء (IoT)، اپلیکیشن کنترل از راه دور و تحلیل داده دارند. این مدل‌ها برای ساختمان‌های لوکس و سیستم‌های یکپارچه پیشنهاد می‌شوند. به همین دلیل، در پروژه‌های پیشرفته‌تر، انتخاب نوع پیشرفته‌تری از برد کنترل یا مدار فرمان کرکره برقی توصیه می‌شود.

نتیجه‌گیری

در مجموع، برد کنترل یا مدار فرمان کرکره برقی مهم‌ترین قطعه در ساختار این سیستم محسوب می‌شود و همانند مغز انسان، وظیفه تصمیم‌گیری، فرمان‌دهی و هماهنگی بین اجزای مختلف را دارد. عملکرد دقیق این برد، تضمین‌کننده حرکت روان، ایمن و قابل اطمینان کرکره است. ازاین‌رو، انتخاب صحیح، نصب اصولی و نگهداری منظم از این بخش می‌تواند عمر کرکره برقی را افزایش داده و از خرابی‌های احتمالی جلوگیری کند.

سوالات متداول

1. آیا می‌توان برد کنترل را به‌صورت جداگانه تعویض کرد؟
بله. در صورت خرابی یا نیاز به ارتقاء، برد کنترل را می‌توان به‌راحتی تعویض کرد، مشروط به اینکه با نوع موتور و ولتاژ سیستم سازگاری داشته باشد.

2. نشانه‌های خرابی برد کنترل چیست؟
عدم دریافت فرمان ریموت، حرکت ناقص یا تصادفی کرکره، عدم واکنش به دکمه‌های دستی و خاموش شدن ناگهانی از جمله نشانه‌ها هستند.

3. آیا نصب برد جدید نیاز به برنامه‌ریزی دارد؟
بله. پس از نصب، باید زمان عملکرد موتور، مسیر حرکت، تنظیمات امنیتی و برنامه‌ریزی ریموت انجام شود.

4. تفاوت برد کنترل موتور توبولار و ساید در چیست؟
برد توبولار معمولاً کوچک‌تر، ساده‌تر و دارای قدرت کمتر است، در حالی که برد ساید مقاوم‌تر، با امکانات بیشتر برای مکان‌های صنعتی طراحی شده است.

5. هزینه تعویض برد کنترل چقدر است؟
بسته به برند، نوع موتور، هوشمند بودن و خدمات نصب، هزینه می‌تواند از چند میلیون تا بیشتر متغیر باشد.

6. آیا هر ریموتی با هر بردی کار می‌کند؟
خیر. فرکانس کاری برد و ریموت باید با یکدیگر هماهنگ باشد. در غیر این صورت، ریموت شناخته نمی‌شود.

7. چگونه از برد کنترل در برابر نوسانات برق محافظت کنیم؟
استفاده از محافظ ولتاژ، ارت مناسب و نصب در مکان مناسب می‌تواند خطرات ناشی از نوسانات برق را کاهش دهد.

8. آیا برد کنترل را می‌توان به سیستم خانه هوشمند متصل کرد؟
اگر برد شما از نوع هوشمند باشد یا قابلیت اتصال ماژول WiFi یا سیستم‌های هوشمندسازی را داشته باشد، بله.
