نحوه سیم‌کشی چشم الکترونیکی جک پارکینگ

نحوه سیم‌کشی چشم الکترونیکی جک پارکینگ

سیم‌کشی چشم الکترونیکی یا فتوسل در سیستم جک پارکینگ یکی از مهم‌ترین مراحل نصب و راه‌اندازی این نوع درب‌ها است. اگر این مرحله به درستی انجام نشود، عملکرد جک دچار اختلال شده و حتی ممکن است امنیت ساکنین به خطر بیفتد. در این مقاله به‌طور جامع به نحوه سیم‌کشی چشم الکترونیکی جک پارکینگ (How to wire the electronic eye of a parking jack)پرداخته می‌شود. از آشنایی با اجزای چشم الکترونیکی گرفته تا مراحل گام‌به‌گام سیم‌کشی و نکات مهم ایمنی، همه در این راهنما پوشش داده شده‌اند.

چشم الکترونیکی چیست و چه نقشی دارد؟

چشم الکترونیکی یا سنسور فتوسل یک حسگر حساس به نور مادون قرمز است که معمولاً در دو سمت درب نصب می‌شود. این حسگر زمانی‌که مانعی مانند خودرو یا انسان در بین آن قرار گیرد، سیگنالی به برد مرکزی می‌فرستد تا از بسته شدن درب جلوگیری شود. در واقع نقش آن، افزایش ایمنی و جلوگیری از حوادث است.

اجزای اصلی چشم الکترونیکی جک پارکینگ

برای درک بهتر نحوه سیم‌کشی چشم الکترونیکی جک پارکینگ، بهتر است ابتدا با اجزای آن آشنا شویم:

1. فرستنده (TX): وظیفه ارسال اشعه مادون قرمز به گیرنده را دارد.

2. گیرنده (RX): اشعه را دریافت می‌کند و در صورت قطع شدن آن، سیگنال هشدار به برد اصلی می‌فرستد.

3. ترمینال تغذیه: معمولاً ۱۲ یا ۲۴ ولت (DC) برای فعال‌سازی سنسور نیاز است.

4. پایه یا باکس محافظ: جهت نصب ایمن در برابر باران و ضربه.

5. سیم‌های رابط: برای اتصال سنسورها به تابلو فرمان استفاده می‌شوند.

ابزارهای لازم برای سیم‌کشی

قبل از شروع کار، به ابزارهای زیر نیاز دارید:

• پیچ‌گوشتی دوسو و چهارسو

• فازمتر

• مولتی‌متر جهت تست ولتاژ

• چسب برق

• انبر سیم‌چین

• دریل و رول‌پلاک برای نصب پایه‌ها

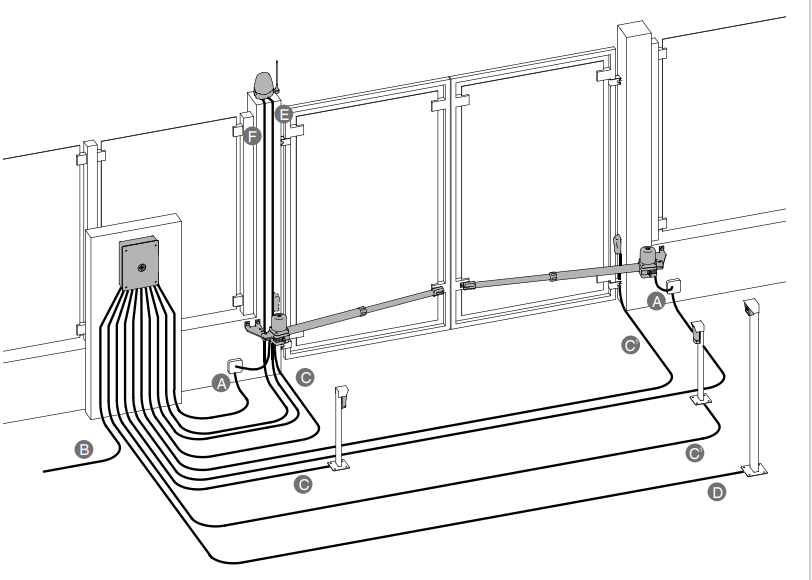

مراحل نحوه سیم‌کشی چشم الکترونیکی جک پارکینگ

در این بخش، مراحل گام‌به‌گام نحوه سیم‌کشی چشم الکترونیکی جک پارکینگ را مرور می‌کنیم.

1. انتخاب محل نصب مناسب

• سنسورها باید در ارتفاع حدود ۳۰ تا ۵۰ سانتی‌متری از سطح زمین قرار گیرند.

• نباید در مسیر نور مستقیم خورشید یا در معرض باران شدید باشند.

• فاصله بین سنسورها باید روبه‌روی هم و در یک خط مستقیم باشد.

2. نصب فیزیکی چشم‌ها

• با استفاده از دریل و رول‌پلاک، پایه‌های سنسور را در محل انتخاب‌شده نصب کنید.

• سنسورها را به‌طور دقیق روبه‌روی هم قرار دهید و با پیچ محکم کنید.

3. بررسی ولتاژ خروجی تابلو فرمان

• از روی دفترچه راهنمای جک پارکینگ، ولتاژ مورد نیاز سنسورها (معمولاً ۱۲ یا ۲۴ ولت DC) را بررسی کنید.

• با مولتی‌متر، ولتاژ خروجی ترمینال چشم الکترونیکی را اندازه‌گیری کنید.

4. سیم‌کشی فرستنده (TX)

• دو سیم را از تابلو فرمان به محل فرستنده بکشید.

• یکی به پایه + و دیگری به پایه – در چشم فرستنده متصل می‌شود.

• از رنگ‌بندی مشخص برای جلوگیری از اشتباه استفاده کنید (مثلاً قرمز برای + و مشکی برای -).

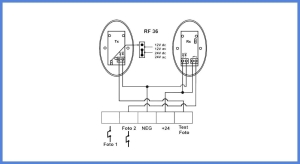

5. سیم‌کشی گیرنده (RX)

گیرنده معمولاً ۴ سیم دارد:

• + و – تغذیه: مشابه فرستنده به تابلو متصل می‌شوند.

• COM و NC یا NO: این سیم‌ها اطلاعات وضعیت سنسور را به تابلو منتقل می‌کنند.

سیم‌های خروجی RX به ترمینال مخصوص چشم الکترونیکی روی برد متصل می‌شوند.

6. تست عملکرد

پس از اتمام سیم‌کشی چشم الکترونیکی جک پارکینگ، عملکرد آن را بررسی کنید:

• درب را در حال بسته شدن قرار دهید.

• مانعی بین سنسورها بگذارید. اگر سنسورها درست نصب شده باشند، درب باید بلافاصله توقف کرده یا باز شود.

نکات مهم در نحوه سیم‌کشی چشم الکترونیکی جک پارکینگ

• همیشه قبل از اتصال سیم‌ها، برق سیستم را قطع کنید.

• از سیم با کیفیت و با قطر مناسب استفاده کنید.

• در صورتی‌که طول سیم زیاد است، از سیم شیلددار برای جلوگیری از نویز استفاده کنید.

• در برابر اتصالات شل یا قطع‌شده مقاومت نکنید؛ حتماً بررسی و بازبینی کنید.

مشکلات رایج در چشم الکترونیکی و نحوه رفع آن‌ها

در حین یا بعد از اجرای نحوه سیم‌کشی چشم الکترونیکی جک پارکینگ ممکن است با مشکلاتی روبرو شوید:

1. چشم کار نمی‌کند:

   • اتصال قطع است.

   • ولتاژ مناسب وجود ندارد.

   • سنسورها دقیق روبه‌روی هم نیستند.

2. چشم به‌درستی مانع را تشخیص نمی‌دهد:

   • سنسورها کثیف هستند.

   • نور مستقیم خورشید مزاحم عملکرد آن شده است.

3. درب بی‌دلیل توقف می‌کند:

   • اتصالی در سیم‌های NC/NO وجود دارد.

   • نویز الکتریکی وارد مدار شده است.

نتیجه‌گیری

نحوه سیم‌کشی چشم الکترونیکی جک پارکینگ یکی از مراحل کلیدی در نصب و تعمیر جک‌های پارکینگ است. با رعایت اصول ایمنی و تکنیکی، می‌توانید از عملکرد دقیق و مطمئن سنسورها اطمینان حاصل کنید. در صورت عدم آشنایی کافی، بهتر است از یک تکنسین مجرب کمک بگیرید تا از خطرات احتمالی جلوگیری شود. این سیستم کوچک اما حیاتی می‌تواند جان انسان‌ها را در برابر تصادف با درب نجات دهد.

سوالات متداول درباره نحوه سیم‌کشی چشم الکترونیکی جک پارکینگ

۱. آیا می‌توان چشم الکترونیکی را بدون تابلو فرمان سیم‌کشی کرد؟

خیر، سنسور باید به برد مرکزی متصل شود تا سیگنال‌ها پردازش شوند.

۲. اگر فقط یکی از سنسورها بسوزد، کل سیستم مختل می‌شود؟

بله، چون ارتباط بین TX و RX قطع می‌شود و درب بسته نمی‌شود.

۳. آیا می‌توان چشم الکترونیکی را در ارتفاع بالاتر نصب کرد؟

خیر، توصیه می‌شود ارتفاع بین ۳۰ تا ۵۰ سانتی‌متر باشد تا کودکان و حیوانات نیز توسط سنسور شناسایی شوند.

۴. برق مورد نیاز سنسور چقدر است؟

بسته به مدل، معمولاً بین ۱۲ تا ۲۴ ولت DC.

۵. آیا امکان اتصال چند چشم به یک سیستم وجود دارد؟

بله، در برخی تابلوها می‌توان چند سنسور نصب کرد، اما نیاز به تنظیمات خاص دارد.
