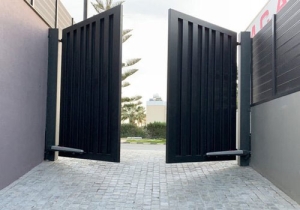

در بسیاری از ساختمان‌های شهری و مدرن (Modern architecture)، نحوه طراحی درب پارکینگ به گونه‌ای است که درب رو به داخل ساختمان باز می‌شود. این طراحی مزایایی مانند حفظ حریم، جلو نگه داشتن خودرو بدون اشغال پیاده‌رو، و امنیت بیشتر دارد. اما اجرای این طرح نیازمند انجام صحیح نصب جک درب رو به داخل است که مسیری تخصصی و فنی دارد. اگر این نصب به‌درستی انجام نشود، عملکرد سیستم دچار اختلال می‌شود و نیاز به تعمیرات پی‌در‌پی پیدا خواهید کرد. در این مقاله سعی کرده‌ام تمامی جزئیات فنی را در مراحل نصب جک به زبان ساده و دقیق شرح دهم تا مناسب برای خوانندگان مختلف، از نصاب مهندس تا مدیر پروژه باشد.
بررسی شرایط پروژه و تحلیل فضای داخلی
الف) بررسی زاویه باز شدن درب
برای نصب جک در داخل ساختمان ابتدا باید زاویه باز شدن درب اندازه‌گیری شود. درب به سمت داخل باز می‌شود؟ چقدر فضای پشت درب موجود است؟ برای اطمینان از نصب ایمن، باید حداقل نیم‌متر فاصله از دیوار یا ماشین داشته باشید.
ب) تحلیل ابعاد فضای داخلی
اگر عمق گاراژ یا ورودی کمتر از ۳٫۵ متر باشد، احتمال برخورد بازوی جک با خودرو وجود دارد. تحلیلی دقیق از ارتفاع سقف، عرض چهارچوب و محدودیت‌های محیط انجام دهید.
ج) ارزیابی نوع پوشش زمین
سطح زمین باید صاف و بدون اختلاف ارتفاع زیاد باشد تا نصب جک داخل درب با تراز دقیق امکان‌پذیر باشد. در گزینه‌هایی مانند بتن ترک‌خورده یا پوشش موزاییکی نامتراز، باید اصلاح سطح قبل از نصب انجام شود.
د) بررسی شرایط آب‌و‌هوایی داخل گاراژ
رطوبت، عبور آب، یا هوای مستمر مرطوب می‌تواند بر عملکرد جک تأثیر بگذارد. برای جک پارکینگی داخل در این شرایط، جک‌های با استاندارد بالا (مثلاً IP65) توصیه می‌شوند.
انتخاب مدل مناسب و آماده‌سازی تجهیزات
الف) مقایسه مدل‌های موجود
در بازار دو نوع جک بازویی داخل ساختمان متداول هستند: مدل‌های کوتاه با بازوی تلسکوپی و مدل‌های کلاسیک. مدل تلسکوپی برای نصب جک در درب رو به داخل در فضای خیلی کم بسیار مناسب است.
ب) محاسبه نیروی لازم
وزن درب، تعداد تردد در روز، و شرایط بازشو در محاسبات تعیین توان موتور بسیار مهم است. مثلاً اگر وزن هر لنگه درب ۱۵۰ کیلوگرم باشد و تردد زیاد است، یک جک با توان ۴۰۰–۶۰۰ کیلوگرم پیشنهاد می‌شود.
ج) تهیه تجهیزات مورد نیاز
-
پایه موتور و پایه بازو
-
کابل‌های برق (فاز، نول، ارت) با سایز حداقل ۱٫۵ میلی‌متر مربع
-
تابلو کنترل با قابلیت بروزرسانی و تنظیم میکروسوئیچ
-
سنسور چشمی (چشمی درب اتوماتیک داخلی) با حفاظ ضد آب
-
کلید قطع اضطراری (UPS یا قطع مستقیم)
-
لوازم نصاب: تراز لیزری، پیچ چشمی، رول‌بولت، واشر و…
مراحل دقیق نصب جک داخل درب
گام ۱ – تراز دقیق قاب درب
با استفاده از تراز دستی یا لیزری، لنگه و قاب درب را بررسی کنید. اختلاف ارتفاع بالای ۲ میلی‌متر می‌تواند عملکرد نصب جک داخل درب را مختل کند.
گام ۲ – تعیین محل BASE MOTOR
ارتفاع مناسب پایه موتور حدود ۱۵–۲۰ سانتی‌متر از پایین چارچوب است تا بازو در زاویه مناسب با لولا قرار گیرد. سپس پایه را با رول‌بولت نصب و تراز کنید.

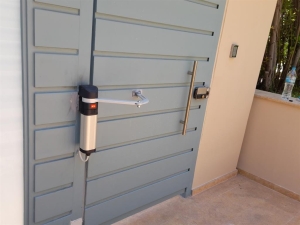

گام ۳ – نصب بازوی جک روی لنگه درب
بازوی مخصوص جک درب رو به داخل ساختمان را روی لنگه درب نصب کنید؛ ابتدا پایه روی لنگه، سپس بازو را پیچ و مهره کنید. حتما بازو تراز و موازی با درب قرار گیرد.
گام ۴ – نصب برد کنترل و برق‌رسانی
برد کنترل داخل ساختمان یا یک تابلو ایمن داخل گاراژ نصب می‌شود. سعی کنید UPS داخلی یا باتری پشتیبان نصب کنید تا در صورت قطع برق، عملکرد درب قطع نشود.
گام ۵ – نصب سنسور چشمی داخلی
چشمی‌ها باید تقریبا در ارتفاع ۳۰ سانتی‌متر از زمین نصب شوند، رو‌به‌روی هم قرار گیرند. هنگام بازشدن و بسته شدن درب، تشخیص مانع کاملاً دقیق انجام شود.
گام ۶ – راه‌اندازی اولیه و تعیین میکروسوئیچ‌ها
با استفاده از کلیدهای روی برد، زاویه باز و بسته شدن درب تعیین شود. نیروی بسته شدن (force) و زمان توقف در صورت برخورد قابل تنظیم است.
گام ۷ – انجام تست‌های نهایی
حین باز و بسته شدن چند بار عملکرد را تست کنید. اگر درب در نیمه‌باز گیر می‌کند یا در حالت بسته باز نمی‌شود، میکروسوئیچ‌ها و تراز بازوی جک را مجدداً تنظیم کنید.
نکات فنی و مشکلات رایج
الف) مشکلات رایج در نصب جک داخل درب:
-
تراز نبودن درب: باعث فشار بیش از حد به موتور و کاهش عمر سیستم می‌شود.
-
فاصله کم بازو و دیوار: اگر برخورد وجود دارد، درب هنگام حرکت صدا یا توقف غیرمنتظره خواهد داشت.
-
نصب ناصحیح چشمی: در تشخیص مانع خطا رخ می‌دهد و درب ممکن است بسته شود.
-
نصب اشتباه میکروسوئیچ‌ها: بازو در موقعیت صحیح توقف نمی‌کند و سیستم پرخطر می‌شود.
ب) راهکارهای پیشگیری:
-
اجرای مرحله‌ای در مراحل نصب جک: ابتدا بازوی جک را بدون برق تست کنید و نحوه حرکت را بررسی کنید.
-
تنظیم فشارهای force پایین در ابتدا برای ایمنی بیشتر.
-
اجرای سیم‌کشی محافظ‌شده در داخل کانال تا در اثر ضربه یا کارکرد خودرو آسیب نبیند.
-
استفاده از میکروسوئیچ و سنسور با دقت بالا برای جلوگیری از بروز خطر.
نگهداری و خدمات پس از نصب
الف) توصیه‌های نگهداری دوره‌ای:
-
هر ۳ ماه جدول تراز بازو و موتور را بررسی کنید.
-
دو بار در سال کابل برق، اتصالات و چشمی را بررسی و تمیز کنید.
-
میکروسوئیچ‌ها را تست کنید تا در صورت وجود مانع به موقع درب متوقف شود.
ب) در صورت نیاز به تعمیر:
اگر عملکرد درست مختل شد، مراحل زیر را دنبال کنید:
-
بررسی تراز بودن دوباره
-
تست سنسور چشمی
-
بررسی میکروسوئیچ‌ها
-
بررسی تغذیه برق و فیوز
-
سرویس جک بازویی داخل ساختمان توسط تکنسین مجاز
مزایا و معایب نصب جک داخل درب
✅ مزایا:
-
امنیت بالا
-
زیبایی نمای بیرونی بدون امکان دید تجهیزات
-
عمر بیشتر دستگاه در محیط داخلی
-
صدای کمتر در عملکرد
❌ معایب:
-
نیاز به فضای مناسب داخلی
-
احتمال برخورد با خودرو یا دیوار
-
پیچیدگی بیشتر در تعمیر
-
هزینه اولیه نصب کمی بالاتر اگر فضای داخلی محدود باشد
جمع‌بندی نهایی
نصب جک داخل درب برای درب اتوماتیک داخل وقتی به‌درستی انجام شود، ترکیبی از امنیت، کارآیی، طول عمر و زیبایی است. نکات زیر را حتما رعایت کنید:
-
اجرای دقیق مراحل نصب جک، از تراز قاب تا تنظیم نهایی force و زاویه
-
انتخاب مدل جک پارکینگی داخل با توان مناسب و طراحی جمع‌وجور
-
نصب چشمی، برد کنترل و کابل‌کشی مطابق استاندارد فنی
-
نگهداری دوره‌ای منظم برای جلوگیری از خرابی ناگهانی
با اجرای اصولی و استاندارد نصب جک در فضای داخلی تجربه‌ای بی‌نقص، ایمن و مستمر خواهید داشت.
