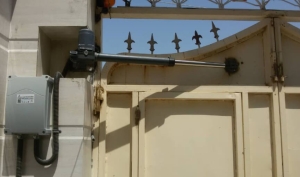

در محله درکه، به‌دلیل وجود ساختمان‌های ویلایی با درب‌های بزرگ و شرایط خاص محیطی مانند شیب زمین، خرابی درب‌های جکی معمولاً ناشی از فشار زیاد به موتور، نصب غیرتراز و عدم رسیدگی و سرویس‌های دوره‌ای منظم است.
چگونگی سیم‌کشی و راه‌اندازی درب جکی با ریموت کنترل
درب‌های جکی پارکینگ به‌عنوان یکی از رایج‌ترین انواع درب‌های اتوماتیک در ساختمان‌های مسکونی، تجاری و صنعتی شناخته می‌شوند. یکی از مهم‌ترین مراحل نصب این نوع درب‌ها، سیم‌کشی صحیح و راه‌اندازی آن‌ها با ریموت کنترل است. این فرآیند اگرچه ممکن است پیچیده به نظر برسد، اما با رعایت اصول فنی و نکات ایمنی به‌راحتی قابل انجام است. در این مقاله به‌صورت کامل و گام‌به‌گام با نحوه سیم‌کشی و راه‌اندازی درب جکی پارکینگ با ریموت کنترل آشنا می‌شویم.
تجهیزات مورد نیاز برای نصب و راه‌اندازی
قبل از شروع سیم‌کشی، باید تجهیزات زیر را آماده کنید:
- تابلو فرمان جک پارکینگ
- جک بازویی یا الکترومکانیکی مناسب با وزن درب
- ریموت کنترل و گیرنده (برد مرکزی)
- چشم الکترونیکی (فتوسل)
- فلاشر هشدار
- سیم افشان دو رشته یا سه رشته با سطح مقطع مناسب
- ابزار نصب مانند پیچ‌گوشتی، دریل، سیم‌چین، انبردست، و پیچ و رول‌پلاک
| ردیف | نام تجهیز | توضیحات |
|---|---|---|
| 1 | تابلو فرمان جک پارکینگ | کنترل عملکرد کلی جک‌ها و دریافت فرمان از ریموت |
| 2 | جک بازویی یا الکترومکانیکی | متناسب با وزن و اندازه درب انتخاب میشود |
| 3 | ریموت کنترل و گیرنده | برای ارسال فرمان بی‌سیم جهت باز و بسته کردن درب |
| 4 | چشم الکترونیکی (فتوسل) | جلوگیری از بسته شدن درب هنگام عبور افراد یا خودرو |
| 5 | فلاشر هشدار | نمایش فعال بودن درب هنگام حرکت |
| 6 | سیم افشان | برای اتصال اجزا به تابلو فرمان با سطح مقطع مناسب (معمولاً 1.5 یا 2.5 میلی‌متر مربع) |
| 7 | ابزار نصب | شامل دریل، پیچ‌گوشتی، سیم‌چین، انبردست، پیچ و رول‌پلاک برای نصب فیزیکی تجهیزات |
مراحل سیم‌کشی درب جکی با ریموت
1. نصب تابلو فرمان
تابلو فرمان قلب سیستم درب اتوماتیک است. این تابلو معمولاً در نزدیکی یکی از جک‌ها نصب میشود. هنگام نصب باید به موارد زیر توجه کنید:
- دور از رطوبت و تابش مستقیم نور خورشید باشد.
- دسترسی آسان برای تعمیر و تنظیمات داشته باشد.
2. اتصال برق اصلی
ابتدا برق ۲۲۰ ولت را از نزدیک‌ترین منبع برق (ترجیحاً فیوز جداگانه) به تابلو فرمان وصل کنید. توجه داشته باشید که:
- از سیم مناسب با سطح مقطع حداقل ۱.۵ میلی‌متر مربع استفاده شود.
- از محافظ برق برای جلوگیری از نوسانات استفاده شود.
3. سیم‌کشی جک‌ها به تابلو فرمان
هر جک دارای ۳ یا ۴ سیم اصلی است که معمولاً شامل موارد زیر میشود:
- سیم فاز
- سیم نول
- سیم ارت یا سیم فرمان بر اساس رنگ‌بندی استاندارد به ترمینال‌های تابلو فرمان متصل می‌شوند (در دفترچه راهنمای جک مشخص شده است).
4. نصب و سیم‌کشی چشم الکترونیکی
چشم الکترونیکی به‌منظور جلوگیری از بسته شدن درب در هنگام عبور خودرو یا انسان طراحی شده است.
- یک چشم در سمت فرستنده و یک چشم در سمت گیرنده نصب میشود.
- سیم‌کشی آن‌ها معمولاً به دو ترمینال مخصوص در تابلو فرمان وصل میشود (مثلاً PHOTO یا SENSOR).
5. نصب فلاشر هشدار
فلاشر هنگام باز یا بسته شدن درب روشن میشود تا هشدار دهد. این وسیله روی دیوار یا سقف در نزدیکی درب نصب میشود.
- دارای دو یا سه سیم است که به ترمینال FLASH در تابلو فرمان متصل میشود.
6. اتصال آنتن ریموت
در بسیاری از تابلوهای فرمان، یک آنتن جهت افزایش برد ریموت در نظر گرفته شده که با یک سیم نازک به ترمینال ANT یا R به برد گیرنده متصل میشود.

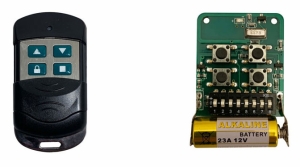

نحوه برنامه‌ریزی و راه‌اندازی ریموت کنترل
- دکمه Learn یا Code روی تابلو فرمان را پیدا کنید.
- این دکمه را چند ثانیه نگه دارید تا چراغ LED مربوطه روشن یا چشمک‌زن شود.
- یکی از دکمه‌های ریموت را فشار دهید و نگه دارید تا چراغ LED ثابت شود یا چشمک‌زنی متوقف شود.
- ریموت شما اکنون برنامه‌ریزی شده و آماده استفاده است.
- برای هر دکمه ریموت می‌توان یک عملکرد خاص تعریف کرد:
- دکمه A: باز و بسته کردن کامل درب
- دکمه B: توقف درب در میانه راه
- دکمه C: باز شدن تک‌لنگه (برای عبور عابر یا موتور)
| مرحله | توضیحات |
| 1 | دکمه Learn یا Code روی تابلو فرمان را پیدا کرده و نگه دارید تا چراغ LED روشن یا چشمک‌زن شود. |
| 2 | یکی از دکمه‌های ریموت را فشار داده و نگه دارید تا چراغ LED ثابت شود یا چشمک‌زنی متوقف شود. |
| 3 | ریموت اکنون برنامه‌ریزی شده و آماده استفاده است. |
عملکرد پیشنهادی دکمه‌های ریموت:
| دکمه ریموت | عملکرد |
| A | باز و بسته کردن کامل درب |
| B | توقف درب در میانه راه |
| C | باز شدن تک‌لنگه (ویژه عبور عابر یا موتورسیکلت) |
نکات ایمنی مهم
- هرگز در زمان اتصال برق، به سیم‌کشی دست نزنید.
- قبل از نصب، دفترچه راهنمای تابلو فرمان و جک را کامل مطالعه کنید.
- در صورت عدم مهارت کافی، از نصاب حرفه‌ای استفاده کنید.
| موضوع | جمع‌بندی |
| اهمیت سیم‌کشی | سیم‌کشی صحیح نقش کلیدی در عملکرد ایمن و روان درب جکی دارد. |
| تجهیزات ضروری | استفاده از تجهیزات استاندارد مانند جک مناسب، تابلو فرمان و فتوسل ضروری است. |
| برنامه‌ریزی ریموت | راه‌اندازی ریموت ساده است اما نیاز به دقت در مراحل برنامه‌ریزی دارد. |
| نکات ایمنی | رعایت اصول ایمنی هنگام نصب و استفاده از سیستم بسیار حیاتی است. |
| استفاده از متخصص | در صورت نداشتن دانش فنی، نصب را به افراد مجرب بسپارید. |
سوالات متداول
۱. اگر ریموت کار نکند، چه باید کرد؟
- ابتدا باتری ریموت را بررسی کنید.
- سپس مطمئن شوید گیرنده فعال است و آنتن آن وصل است.
- در صورت لزوم، مجدداً ریموت را برنامه‌ریزی کنید.
۲. آیا می‌توان چند ریموت برای یک درب تعریف کرد؟
بله، اکثر تابلوهای فرمان قابلیت ذخیره چند ریموت (بین ۲۰ تا ۱۰۰ عدد) را دارند.
۳. برد ریموت تا چه اندازه است؟
معمولاً بین ۲۰ تا ۵۰ متر در فضای باز و بدون مانع؛ برد ریموت با نصب آنتن افزایش می‌یابد.
۴. در صورت قطع برق، چگونه درب را باز کنیم؟
اکثر جک‌ها دارای کلید خلاص‌کن دستی هستند که با استفاده از آن می‌توان درب را به‌صورت دستی باز و بسته کرد.
۵. آیا امکان کنترل درب با موبایل وجود دارد؟
بله، با نصب ماژول Wi-Fi یا GSM مخصوص می‌توان از طریق اپلیکیشن موبایل درب را کنترل کرد.
نتیجه‌گیری
راه‌اندازی درب جکی پارکینگ با ریموت کنترل نیازمند دقت در سیم‌کشی و رعایت اصول فنی است. با استفاده از تجهیزات مناسب و رعایت نکات ایمنی، می‌توان یک سیستم روان، ایمن و بادوام راه‌اندازی کرد. در صورتی که دانش فنی کافی ندارید، توصیه میشود این کار را به متخصص بسپارید. درب اتوماتیک نه‌تنها آسایش و امنیت را افزایش می‌دهد، بلکه جلوه‌ای مدرن به فضای ورودی خانه یا مجموعه شما می‌بخشد.
