موتور توبولار کرکره برقی؛ مزایا، معایب و روش تعمیر

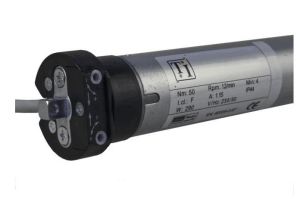

موتور توبولار؛ (Tubular motor) یکی از انواع پرکاربرد در کرکره‌های برقی به شمار می‌رود. این نوع موتور با طراحی استوانه‌ای، داخل شفت کرکره قرار می‌گیرد و به دلیل ابعاد جمع‌وجور و عملکرد بی‌صدا، در بسیاری از فضاهای خانگی و تجاری کوچک کاربرد دارد. ساختار ساده ولی کارآمد آن شامل هسته چرخان، سیم‌پیچ، ترمز داخلی، میکروسوئیچ‌ها و کلید خلاص‌کن است که امکان کنترل حرکت بالا و پایین تیغه‌ها را فراهم می‌کند. انتخاب موتور توبولار مناسب نیازمند شناخت ظرفیت مورد نیاز بر اساس وزن و ابعاد کرکره است. از جمله مزایای مهم این نوع موتور می‌توان به نصب آسان، هزینه مناسب، مصرف برق پایین و عملکرد بی‌صدا اشاره کرد. البته محدودیت‌هایی مانند توان پایین‌تر و دشواری در تعمیر نیز وجود دارد. در این مقاله به بررسی کامل این نوع موتور، مزایا، معایب، روش تعمیر و نگهداری آن پرداخته خواهد شد. همچنین با معرفی کاربردهای موتور توبولار در انواع مختلف پروژه‌های ساختمانی، انتخاب صحیح آن را تسهیل خواهیم کرد.
ساختار موتور توبولار
موتور توبولار شامل بخش‌های مختلفی است که هماهنگ با هم، وظیفه بالا و پایین کردن کرکره را بر عهده دارند. این اجزا شامل:
استاتور (هسته ثابت)
روتور (قسمت چرخان)
گیربکس داخلی
کلیدهای میکروسوییچ جهت تنظیم محدوده حرکت
خلاص‌کن دستی (در مواقع قطعی برق)
درپوش‌ها و یاتاقان‌ها برای روان‌کاری حرکت
این موتور داخل لوله شفت قرار می‌گیرد و به همین دلیل فضای بسیار کمی را اشغال می‌کند. این ویژگی آن را برای نصب در فضاهایی با محدودیت جا ایده‌آل می‌سازد.
مزایای موتور توبولار
۱. کم‌حجم بودن: موتور توبولار به دلیل طراحی استوانه‌ای درون محور کرکره قرار می‌گیرد و فضای زیادی را اشغال نمی‌کند.
عملکرد بی‌صدا: به دلیل ساختار داخلی و نصب مناسب، صدای عملکرد این موتور بسیار کم و تقریباً بی‌صدا است.
نصب آسان: نصب این موتور نسبت به سایر مدل‌ها راحت‌تر است و نیازی به قطعات جانبی پیچیده ندارد.
مصرف انرژی کم: مصرف برق این نوع موتور بسیار بهینه بوده و در نتیجه برای کاربری‌های روزمره مقرون‌به‌صرفه است.
قیمت مناسب: در مقایسه با موتورهای ساید، هزینه خرید و نصب آن پایین‌تر است.
امنیت بالا: قابلیت خلاص‌کن و استفاده از میکروسوییچ‌ها، ایمنی عملکرد این موتور را تضمین می‌کند.
معایب موتور توبولار
۱. توان محدود: برای کرکره‌هایی با وزن بالا مناسب نیست. معمولاً توان آن از ۳۰ تا ۱۵۰ نیوتن‌متر است.
عدم قابلیت تعمیر آسان: در صورت بروز خرابی، باز کردن و تعمیر این موتور به تخصص بالایی نیاز دارد.
عدم کارکرد در زمان قطعی برق (در برخی مدل‌ها): بسیاری از موتورهای توبولار معمولی فاقد خلاص‌کن دستی هستند، هرچند مدل‌های UPS دار نیز در بازار وجود دارند.
نیاز به دقت در تنظیم اولیه: اگر میکروسوییچ‌ها به درستی تنظیم نشوند، ممکن است موتور آسیب ببیند یا کرکره به درستی عمل نکند.
کاربردهای موتور توبولار
درب پارکینگ‌های خانگی
کرکره فروشگاه‌های کوچک
پنجره‌های ضد سرقت
ورودی‌های پاساژها و مغازه‌ها
پارتیشن‌های متحرک در فضاهای اداری
پرده‌های اتوماتیک بزرگ
نحوه انتخاب ظرفیت مناسب موتور
برای انتخاب موتور مناسب، باید معیارهای زیر را در نظر گرفت:
وزن کرکره: با توجه به جنس تیغه‌ها (آلومینیومی، گالوانیزه، پلی‌کربنات و …) وزن محاسبه می‌شود.
ابعاد کرکره: ارتفاع و عرض تأثیر مستقیم بر میزان بار موتور دارند.
تعداد دفعات تردد روزانه: برای فضاهای پرتردد، موتورهای صنعتی با طول عمر بالا توصیه می‌شود.
نوع نصب: اگر موتور باید داخل شفت باشد، توبولار مناسب است.
مثلاً برای یک کرکره با عرض ۲.۵ متر و ارتفاع ۳ متر با تیغه آلومینیومی، موتوری با توان حدود ۶۰ نیوتن‌متر کافی است.
روش‌های تعمیر موتور توبولار
در صورت خرابی موتور توبولار، مراحل زیر معمولاً انجام می‌شود:
بررسی میکروسوییچ‌ها: اولین نقطه برای بررسی، تنظیمات حد بالا و پایین است.
تست خلاص‌کن دستی: بررسی عملکرد در زمان قطعی برق یا ایراد در برق‌رسانی.
بررسی برق ورودی و خازن: گاهی اوقات ایراد در خازن راه‌انداز یا برق ورودی است.
باز کردن موتور از داخل شفت: این مرحله نیاز به باز کردن کامل شفت و موتور دارد که باید توسط متخصص انجام شود.
تعمیر یا تعویض گیربکس یا سیم‌پیچ: در صورت سوختگی یا گیرپاژ موتور.
توصیه اکید می‌شود تعمیر توسط تکنسین مجاز انجام شود، زیرا باز کردن غیراصولی ممکن است منجر به خرابی کامل شود.
نگهداری و افزایش طول عمر
برای افزایش عمر مفید موتور توبولار:
هر شش ماه یک‌بار عملکرد موتور را بررسی کنید.
اگر از خلاص‌کن استفاده نشده، آن را دوره‌ای امتحان کنید.
تمیز بودن تیغه‌ها و ریل کرکره باعث کاهش فشار به موتور می‌شود.
از بالا بردن یا پایین آوردن سریع و مکرر کرکره بدون وقفه پرهیز شود.
از ضربه زدن به کرکره یا گیر کردن اجسام در مسیر آن جلوگیری شود.
تفاوت موتور توبولار و موتور ساید
نتیجه گیری
موتور توبولار یکی از محبوب‌ترین گزینه‌ها برای اتوماتیک‌سازی کرکره‌ها در فضاهای مسکونی و تجاری کوچک است. این موتور با مزایایی چون نصب آسان، قیمت اقتصادی، صدای کم و مصرف انرژی پایین، در پروژه‌های متعددی کاربرد دارد. با وجود برخی محدودیت‌ها در توان و تعمیرپذیری، اگر به درستی انتخاب و نگهداری شود، عملکردی رضایت‌بخش و بادوام خواهد داشت. انتخاب درست ظرفیت، رعایت اصول نگهداری و انجام تعمیرات توسط متخصص، سه عامل کلیدی برای بهره‌برداری طولانی‌مدت از این موتور محسوب می‌شوند.
سوالات متداول
۱. موتور توبولار برای چه نوع کرکره‌ای مناسب است؟
برای کرکره‌های سبک تا متوسط، مانند درب مغازه یا پارکینگ‌های خانگی با وزن پایین.
۲. آیا موتور توبولار در زمان قطعی برق کار می‌کند؟
مدل‌های معمولی خیر، اما برخی مدل‌های خاص دارای خلاص‌کن دستی یا UPS هستند.
۳. چطور می‌توان موتور توبولار خراب را تعمیر کرد؟
باید ابتدا میکروسوئیچ‌ها، خازن و برق ورودی بررسی شود؛ در صورت نیاز، موتور باید باز و تعمیر تخصصی شود.
۴. چقدر عمر مفید این موتور است؟
در صورت استفاده صحیح و نگهداری مناسب، تا ۵ تا ۷ سال به‌راحتی قابل استفاده است.
۵. قیمت موتور توبولار چقدر است؟
بسته به برند، توان و قابلیت‌ها بین ۱.۵ تا ۵ میلیون تومان (در ایران) متغیر است.
۶. تنظیم میکروسوییچ‌ها چطور انجام می‌شود؟
با استفاده از دو پیچ تنظیم بالا و پایین که در انتهای موتور قرار دارند. پیشنهاد می‌شود این کار توسط نصاب انجام شود.
