شفت یا محور اصلی کرکره برقی چیست؟ نحوه تنظیم و مشکلات رایج
کرکره‌های برقی یکی از پرکاربردترین راهکارهای ایمنی و رفاهی در فروشگاه‌ها، پارکینگ‌ها و منازل مسکونی هستند. قلب تپنده‌ی این سیستم‌ها، موتور، تیغه و اجزای انتقال نیرو هستند که در کنار هم وظیفه باز و بسته شدن روان و ایمن درب را دارند. یکی از قطعات کلیدی در این سازوکار، شفت یا محور اصلی(Shaft or main axis) است که در نگاه اول شاید ساده به نظر برسد اما نقش بسیار حیاتی در عملکرد صحیح کرکره برقی ایفا می‌کند. شفت به‌عنوان واسط بین موتور و تیغه‌ها، نیروی محرکه را منتقل کرده و محور اصلی برای جمع شدن تیغه‌ها به‌شمار می‌رود.
در این مقاله به‌صورت تخصصی به بررسی مفهوم شفت در کرکره برقی، نحوه عملکرد، جنس، روش تنظیم، مشکلات رایج و روش‌های نگهداری از آن می‌پردازیم.
شفت یا محور اصلی کرکره برقی چیست؟

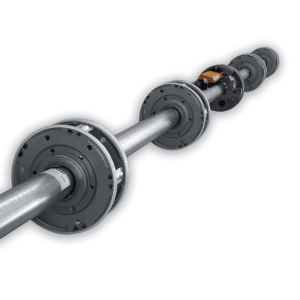

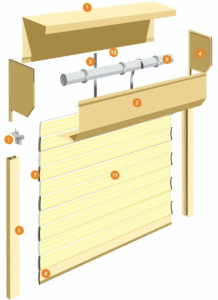

شفت یک میله‌ی استوانه‌ای و فلزی است که در داخل کاور بالایی کرکره برقی قرار می‌گیرد و هنگام بالا یا پایین رفتن کرکره می‌چرخد. با چرخش شفت، تیغه‌های کرکره به دور آن پیچیده یا از آن باز می‌شوند. این محور نقش مستقیم در انتقال گشتاور تولیدشده توسط موتور توبولار یا موتور ساید دارد.
شفت‌ها معمولاً از جنس فولاد یا آلومینیوم تقویت‌شده ساخته می‌شوند و در دو سر آن بلبرینگ‌هایی قرار می‌گیرد که چرخش یکنواخت و بدون اصطکاک را امکان‌پذیر می‌سازد. در واقع شفت، قلب مکانیکی کرکره است که بدون آن، هیچ حرکت منظمی در درب وجود نخواهد داشت.
انواع شفت در کرکره برقی
شفت‌های مورد استفاده در کرکره‌های برقی بر اساس نوع موتور، سایز تیغه‌ها و وزن کرکره به دسته‌های مختلف تقسیم می‌شوند:
شفت هشت‌ضلعی (Octagonal Shaft): این نوع شفت بیشتر در کرکره‌هایی با موتور توبولار استفاده می‌شود. نصب آسان‌تری دارد و مناسب پروژه‌های خانگی با تیغه‌های سبک است.
شفت گرد (Tubular Shaft): مخصوص کرکره‌های صنعتی با وزن بالا که معمولاً با موتور ساید کار می‌کند.
شفت فولادی گالوانیزه: مقاوم در برابر زنگ‌زدگی، مناسب مناطق با رطوبت بالا.
شفت آلومینیومی: سبک‌تر از شفت فولادی، اما ممکن است در پروژه‌های سنگین مناسب نباشد.
جنس و مشخصات فنی شفت
جنس شفت تأثیر زیادی در عملکرد، دوام و مقاومت آن دارد. شفت باید:
مقاوم در برابر خمش باشد.
در مقابل زنگ‌زدگی دوام بیاورد.
در اثر چرخش مداوم تاب برندارد.
بیشتر شفت‌ها از فولاد ST37 یا فولاد گالوانیزه تولید می‌شوند. قطر شفت بسته به نوع موتور از 60 میلی‌متر تا 102 میلی‌متر متفاوت است. طول شفت نیز باید متناسب با عرض بازشو و فضای نصب انتخاب شود.
نحوه عملکرد شفت
وقتی موتور کرکره شروع به چرخش می‌کند، شفت نیز به کمک اتصالات مکانیکی با آن می‌چرخد. در اثر این چرخش، تیغه‌هایی که از پایین به هم متصل‌اند به دور شفت پیچیده می‌شوند و در بالای درب جمع می‌گردند. هنگام پایین آمدن، این روند برعکس می‌شود و شفت در جهت عکس می‌چرخد.
اگر شفت تراز نباشد یا در جای خود لق بزند، حرکت تیغه‌ها ناهموار شده و ممکن است کرکره گیر کند یا صدای زیادی تولید شود.
نقش شفت در انتقال نیرو
شفت، پل اتصال بین موتور و تیغه‌هاست. موتور تنها گشتاور تولید می‌کند، اما این گشتاور باید به جایی منتقل شود که باعث حرکت مکانیکی کرکره شود. این وظیفه بر عهده شفت است.
اگر شفت از لحاظ ساختاری سالم نباشد، یا فرسوده شده باشد، نیروی تولید شده به‌درستی منتقل نمی‌شود و موتور مجبور به مصرف انرژی بیشتری خواهد بود که این موضوع هم عمر موتور را کاهش می‌دهد و هم راندمان کلی سیستم را کم می‌کند.
اهمیت بالانس بودن شفت
بالانس یا تراز بودن شفت یکی از نکات بسیار حیاتی در نصب کرکره برقی است. اگر شفت نسبت به افق شیب داشته باشد یا در تکیه‌گاه‌های خود لق باشد، نتیجه آن:
لرزش‌های شدید هنگام باز و بسته شدن کرکره
صدای ناهنجار فلز به فلز
اصطکاک غیرضروری بین تیغه‌ها
ایجاد خرابی در موتور و بلبرینگ‌ها خواهد بود.
نصاب حرفه‌ای همیشه از تراز لیزری برای نصب دقیق شفت استفاده می‌کند.
نحوه تنظیم شفت در زمان نصب
تنظیم شفت یک مرحله حساس در فرآیند نصب کرکره است. برای تنظیم صحیح مراحل زیر رعایت می‌شود:
قرار دادن شفت در تکیه‌گاه‌های فلزی یا بلبرینگ‌های خاص
تنظیم ارتفاع آن با استفاده از تراز دستی یا لیزری
اطمینان از محکم بودن اتصالات با موتور و صفحه‌پلیت
چک کردن چرخش روان شفت بدون مقاومت
نصب شفت باید طوری باشد که نیروی موتور بدون اتلاف، به کرکره منتقل شود.
مشکلات رایج مربوط به شفت
شفت نیز مانند سایر اجزای مکانیکی ممکن است با گذر زمان دچار ایراد شود. رایج‌ترین مشکلات آن عبارتند از:
تاب برداشتن شفت: در اثر فشار زیاد یا ضربه فیزیکی
شکستن یا ترک برداشتن محل اتصال با موتور
صدا دادن هنگام حرکت کرکره
لق شدن بلبرینگ‌ها
زنگ‌زدگی یا خوردگی در اثر رطوبت
تشخیص این مشکلات نیازمند بازدید دوره‌ای و بررسی وضعیت ظاهری شفت است.
تعمیر و نگهداری شفت
برای افزایش عمر مفید شفت و جلوگیری از خرابی ناگهانی، رعایت نکات زیر ضروری است:
بازرسی دوره‌ای هر ۶ ماه
روغن‌کاری بلبرینگ‌ها
تمیزکاری سطح شفت از گرد و خاک
بررسی محکم بودن پیچ‌ها و بست‌ها
عدم اعمال وزن اضافی روی کرکره
در صورت آسیب جدی، بهتر است شفت توسط تکنسین حرفه‌ای تعویض شود.
نحوه تعویض شفت کرکره
تعویض شفت یکی از عملیات فنی در تعمیر کرکره برقی است و بهتر است توسط تکنسین مجرب انجام شود. مراحل کلی به شرح زیر است:
قطع برق سیستم
باز کردن کاور کرکره
جدا کردن شفت از موتور و بلبرینگ‌ها
جای‌گذاری شفت جدید با مشخصات فنی مشابه
اتصال مجدد موتور و تست عملکرد
هشدار: تعویض نادرست ممکن است باعث از کار افتادن کامل درب شود.
نتیجه گیری
شفت یا محور اصلی کرکره برقی یکی از اجزای کلیدی و حیاتی در عملکرد این سیستم‌هاست. عملکرد صحیح شفت، مستقیماً بر سلامت موتور، تیغه‌ها و مکانیزم باز و بسته شدن تأثیر می‌گذارد. با شناخت انواع شفت، نحوه عملکرد، تنظیم دقیق و رعایت اصول نگهداری، می‌توان از بروز مشکلات رایج جلوگیری کرد.
در صورتی که کرکره شما به‌درستی کار نمی‌کند، یکی از اولین بخش‌هایی که باید بررسی شود، همین شفت است.
سوالات متداول
۱. چه تفاوتی بین شفت گرد و شفت هشت‌ضلعی وجود دارد؟
شفت گرد معمولاً در پروژه‌های صنعتی با موتور ساید استفاده می‌شود و توان بیشتری دارد. درحالی‌که شفت هشت‌ضلعی سبک‌تر است و برای موتورهای توبولار مناسب می‌باشد.
۲. آیا شفت کرکره نیاز به نگهداری دارد؟
بله، بازرسی و روغن‌کاری دوره‌ای باعث افزایش طول عمر آن خواهد شد.
۳. نشانه‌های خرابی شفت چیست؟
صدای غیرعادی، حرکت غیر روان کرکره، لرزش زیاد و گیر کردن تیغه‌ها از علائم آن است.
۴. آیا می‌توان شفت را بدون باز کردن کامل کرکره تعویض کرد؟
خیر. برای تعویض شفت باید موتور، تیغه و صفحه‌پلیت جدا شوند.
۵. بهترین جنس برای شفت چیست؟
فولاد گالوانیزه به دلیل مقاومت بالا در برابر زنگ‌زدگی بهترین گزینه است.
